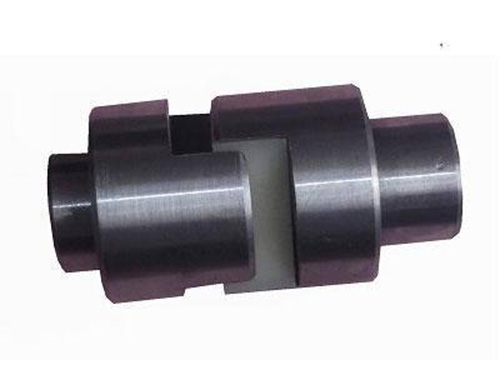

WH型滑塊聯軸器適用于轉速較低，傳遞轉矩較大的傳動。WH型滑塊聯軸器是由兩個軸套和一個滑塊組成。滑塊作為一個傳遞扭矩的元件，通常由工程塑料制成，情況下可選擇其它材料，比如金屬材料。

WH型滑塊聯軸器的滑塊一般選用尼龍材質，通過兩邊呈90°相對分布的卡槽和兩側的軸套聯接在一起，從而達到傳遞扭矩的目的。WH型滑塊聯軸器滑塊和軸套之間用微小的壓力進行吻合，這種壓力能使聯軸器在設備運轉中具有零間隙運轉。隨著使用時間增長，滑塊可能會因受到磨損而失去無反沖的功能，所以WH型WH型滑塊聯軸器應經常檢查或換其滑塊。

WH型滑塊聯軸器常用于一般常用電機，個別的場合也可以用來聯接伺服電機，在使用過程中通過滑塊的滑動來糾正相對位移。因?yàn)榈挚瓜鄬?duì)位移的是滑塊與軸套之間的摩擦力，因此它們之間的軸承負荷不會因?yàn)橄鄬?duì)位移的增加而加大。

WH型滑塊聯軸器的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。 因?yàn)榘肼?lián)軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。許用補償量：軸向x=1~2mm，徑向y≤0.2mm，角向α≤ 40度。
